aqo360° SMART

Sta­ti­ons­reg­ler

/
/
Sta­ti­ons­reg­ler

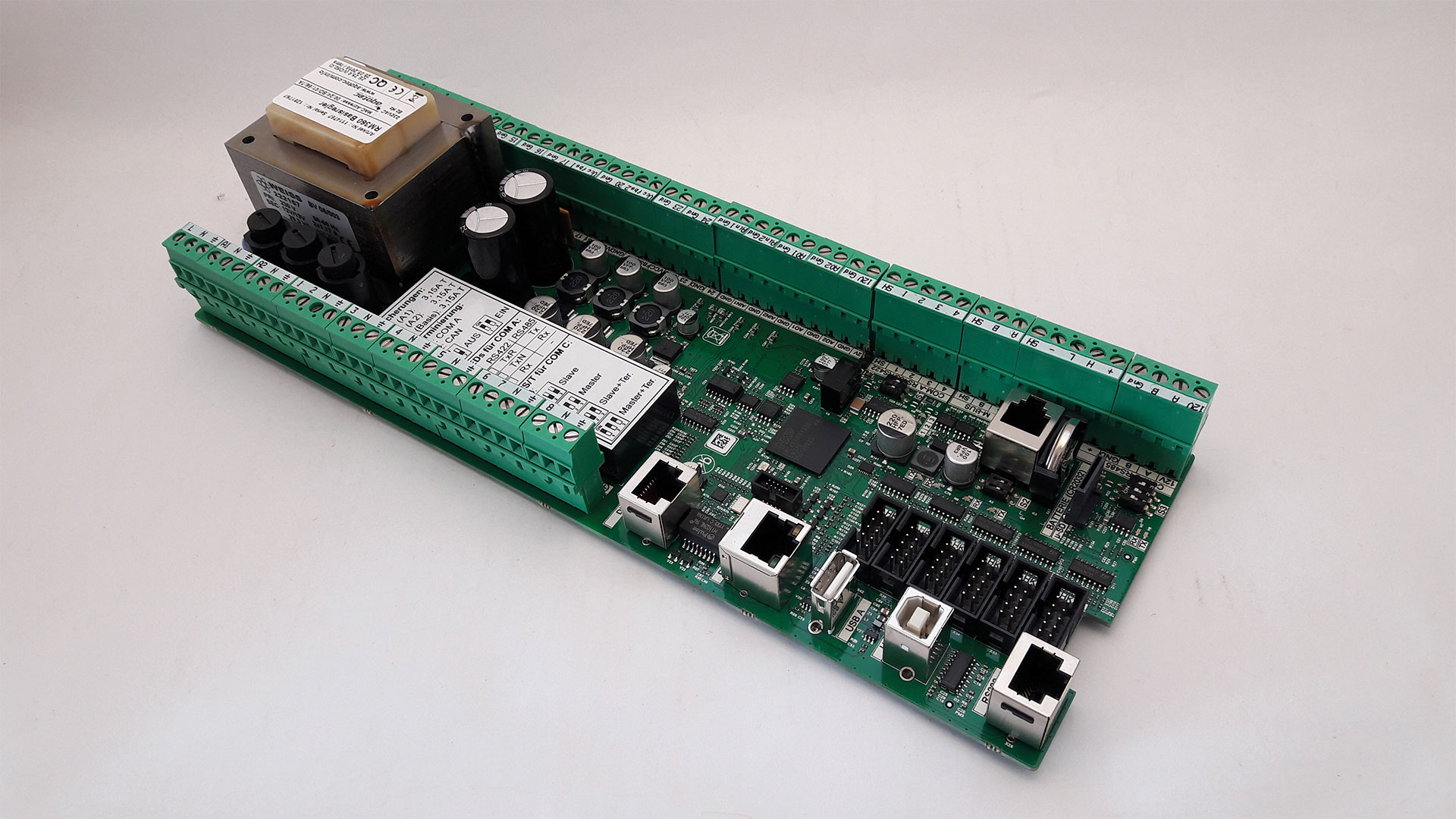

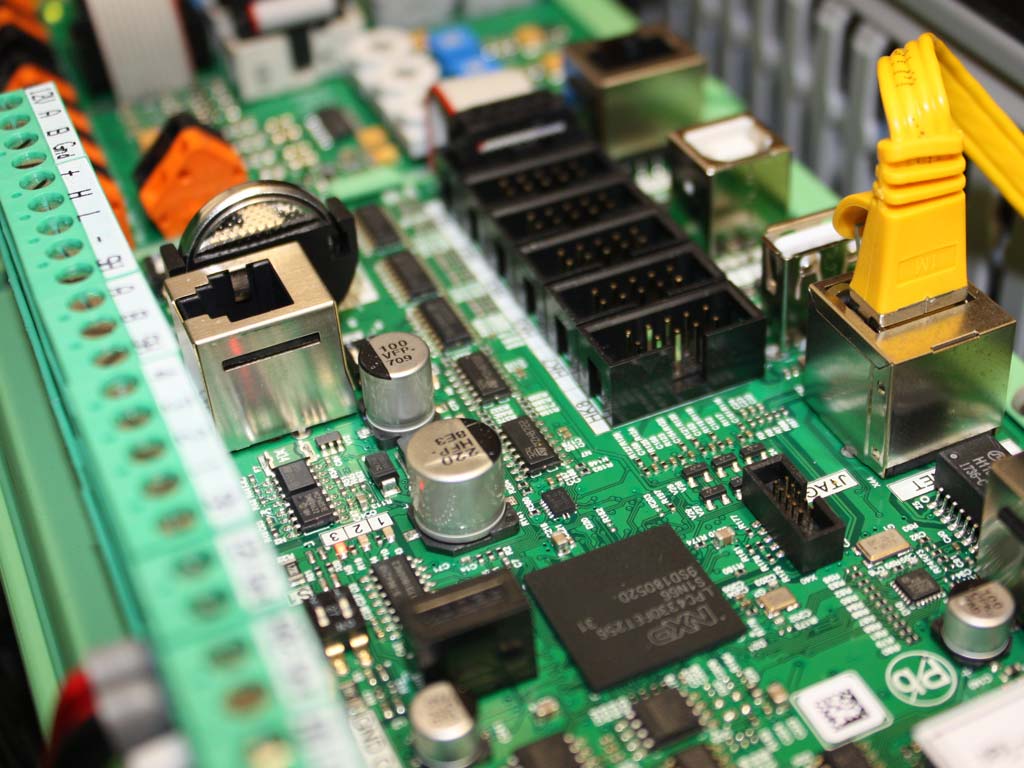

RM360

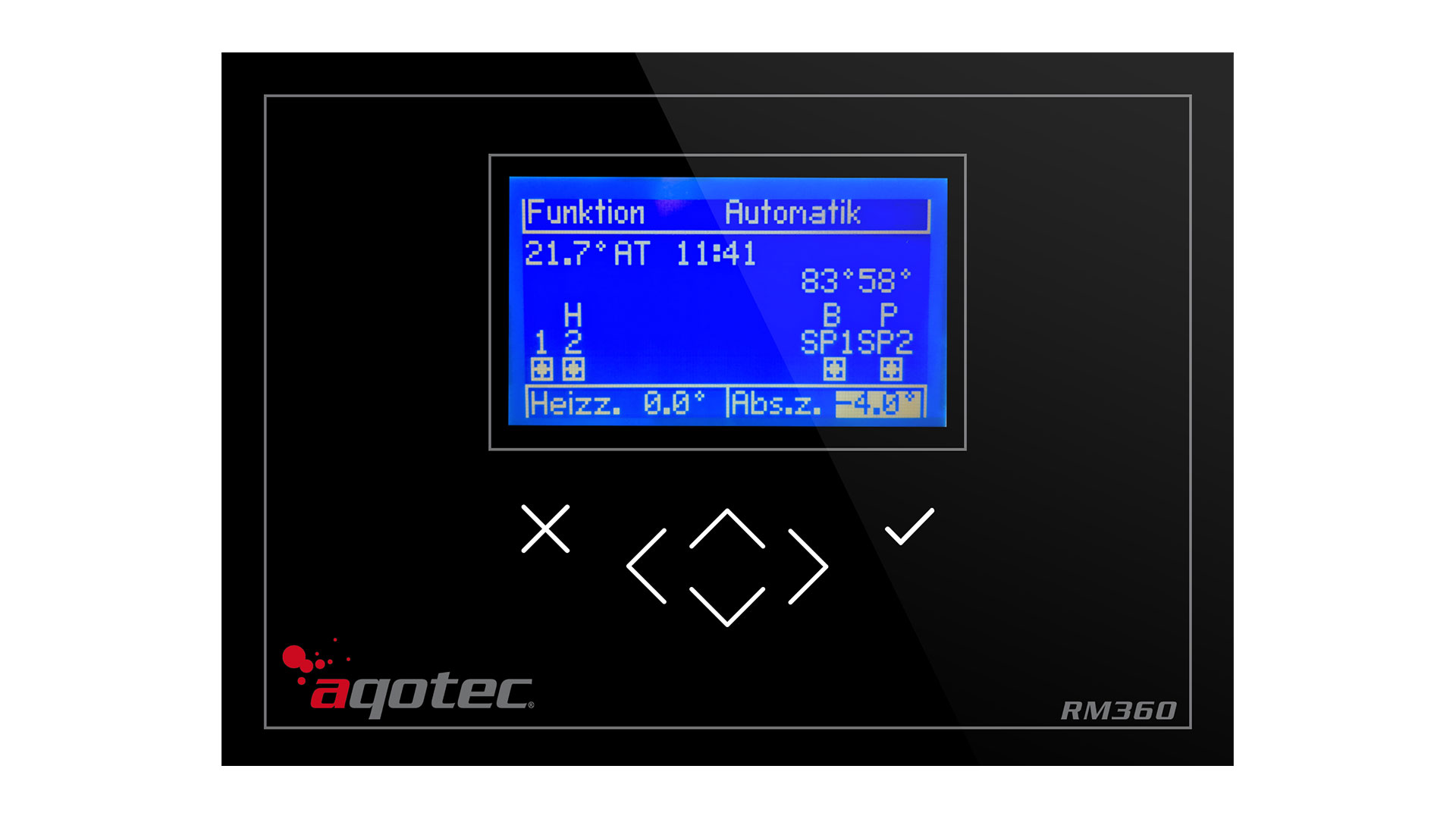

Die­ser mo­der­ne Hei­zungs- und Fern­wär­me­reg­ler, aus dem Hau­se aqo­tec, ver­bin­det leis­tungs­star­ke Re­ge­lungs­tech­nik mit ei­ner neu ent­wi­ckel­ten, in­tui­ti­ven Be­dien­ober­flä­che. Sein ele­gan­tes schwar­zes De­sign, die klar ver­ständ­li­chen Sym­bo­le und die er­go­no­misch an­ge­ord­ne­ten Tas­ten er­mög­li­chen eine ein­fa­che und kom­for­ta­ble Be­die­nung. Dank viel­fäl­ti­ger Kom­mu­ni­ka­ti­ons­schnitt­stel­len, in­te­grier­ter M‑­Bus-Mas­ter-Funk­ti­on so­wie ein­fa­cher Ser­vice- und Aus­tausch­mög­lich­kei­ten bie­tet der RM360 ma­xi­ma­len Kom­fort und Fle­xi­bi­li­tät.

Leis­tungs­be­grenz­te Wär­me- oder Käl­te­über­ga­be bei ein­ge­bau­ter Wär­me­zäh­ler­kom­mu­ni­ka­ti­on

  • Au­ßen­tem­pe­ra­tur­ab­hän­gi­ge Wär­me- oder Käl­te­über­ga­be
  • Au­ßen­tem­pe­ra­tur­ab­hän­gi­ge Rück­lauf­be­gren­zung
  • An­schluss­mög­lich­keit von sechs Er­wei­te­rungs­mo­du­le für 6 zu­sätz­li­che Heiz- oder Son­der­krei­se
  • Re­ge­lung von ei­nem Di­rekt­heiz­kreis und 7 Di­rekt- oder Mi­scher-Heiz­krei­sen
  • Aus­wähl­bar ob Soll­wert­be­rech­nung aus Heiz­kur­ve oder 4‑­Punkt- Kur­ve
  • Au­ßen­tem­pe­ra­tur­ab­hän­gi­ge Pum­pen­ab­schal­tung
  • Raum­tem­pe­ra­tur­ab­hän­gi­ge Pum­pen­ab­schal­tung
  • Frei aus­wähl­ba­re Zeit­räu­me für Heizen/Absenken/Sperren je Tag/je Krei­se über Zeit­dia­gramm
    (15min In­ter­vall)
  • 5 über­ge­ord­ne­te Son­der­nut­zungs­zeit­räu­me (Tag­be­trieb) und Nicht­nut­zungs­zeit­räu­me (wahl­wei­se Ab­sen­kung oder AUS) je Heiz­kreis
  • Ein­stell­ba­re Au­ßen­tem­pe­ra­tur­mit­te­lung bis zu 96 Stun­den mit­tels Ge­bäu­de­ko­ef­fi­zi­ent (=Ge­bäu­de­spei­cher­ka­pa­zi­tät) für Heiz­kreis­ab­schal­tung nach AT
  • Ein­stell­ba­re Au­ßen­tem­pe­ra­tur­mit­te­lung für die Soll­wert­be­rech­nung der Heiz­krei­se
  • Re­ge­lung über Raum­füh­ler
  • Re­ge­lung über ein­stell­ba­ren Raum­ein­fluss
  • Raum­re­ge­lung über Ther­mo­stat­funk­ti­on
  • Fern­be­die­nung für je­den Heiz­kreis (FBR6 mit Ana­log­be­die­nung oder FBR7 mit Touch­dis­play)
  • Zwei ex­ter­ne 0–10V/0–20mA Ana­log­ein­gän­ge für z.B. Soll­wert­vor­ga­be an Heiz­kreis, Druck­aus­wer­tung oder Ven­til­stel­lungs­rück­mel­dung…
  • Re­ge­lung von Boi­ler­krei­sen in ver­schie­dens­ten Aus­füh­run­gen
  • Boilervorrangschaltung/Boilerparallelbetrieb je Heiz­kreis ein­stell­bar
  • Ver­schie­de­ne Boi­ler­hy­drau­lik­va­ri­an­ten wie Lademodul/mit Mischer/primär etc.
  • Ver­schie­de­ne Boi­ler­la­de­kri­te­ri­en wie Zeiträume/Minimaltemperatur/Sollwertladung etc.
  • Ver­schie­de­ne Boi­ler­ab­schalt­kri­te­ri­en wie Soll­wert oben/ Soll­wert unten/ La­de­zeit etc.
  • Um­fang­reich ein­stell­ba­re Boil­erdes­in­fek­ti­on (au­to­ma­tisch nach Tem­pe­ra­tur, nach hän­di­scher Ak­ti­vie­rung, …)
  • Boi­ler­la­de­sper­ren nach Temperatur/Nichterreichen von Soll­wer­ten
  • Dreh­zahl­re­ge­lung der Boi­ler­la­de­pum­pe, op­tio­nal auch mit vier Füh­lern statt zwei (zu­sätz­lich ein Heiz­kreis not­wen­dig)
  • Re­ge­lung von ei­ner oder meh­re­ren Zir­ku­la­ti­ons­pum­pen (statt Spei­cher 2 oder einem/mehreren Heiz­krei­sen)
  • Ein­bin­dung der Zir­ku­la­ti­ons­pum­pe aus­wähl­bar (di­rekt in Spei­cher, über La­de­mo­dul nach­ge­heizt, über Frisch­was­ser­mo­dul nach­ge­heizt oder als ei­ge­ner Wär­me­tau­scher)
  • Dreh­zahl­re­ge­lung nach RL- Füh­ler, Zeit- und/oder Tem­pe­ra­tur­ab­schal­tung der Zir­ku­la­ti­ons­pum­pe mög­lich (0–10V oder PWM)
  • Re­ge­lung von bis zu 6 Frisch­was­ser­mo­du­len in un­ter­schied­li­chen Va­ri­an­ten (mit ge­re­gel­ter Pum­pe, mit ge­re­gel­ter Pum­pe und RL- Um­schal­tung, mit Vor­mi­schung und ge­re­gel­ter Pum­pe)
  • Re­ge­lung ei­ner di­rek­ten Puf­fer­la­dung mit ein­stell­ba­rer An­for­de­rung (An­for­de­rung Boiler/Heizkreise/Subregler in­di­vi­du­ell ein­stell­bar)
  • Op­tio­nal Puf­fer­re­ge­lung mit vier statt zwei Füh­lern (zu­sätz­lich ein Heiz­kreis not­wen­dig)
  • Di­rek­ter Schalt‑, PWM- oder 0–10V – Aus­gang für die Puf­fer­la­de­pum­pe über die Ba­sis­pla­ti­ne
  • Re­ge­lung von Boiler/Puffer Kom­bi­na­tio­nen Re­ge­lung von Boiler/Puffer Kom­bi­na­tio­nen (Schalt­aus­gang oder ge­re­gel­te Pum­pe, wahl­wei­se mit oder ohne Um­schalt­ven­til)
  • Ein­bin­dung ei­nes Holzkessels/sonstige En­er­gie­quel­le als Al­ter­na­ti­ver­zeu­ger (Kes­sel­füh­ler not­wen­dig, An­steue­rung ei­nes Um­schalt­ven­tils)
  • Re­ge­lung ei­ner So­lar­an­la­ge mit ei­nem Kol­lek­tor­füh­ler bzw. Vor­lauf­füh­ler und Um­schalt­ven­til zur Um­schal­tung von Spei­cher 1 zu Spei­cher 2 (Prio­ri­tät ein­stell­bar), Schalt­aus­gang oder PWM/0- 10V An­steue­rung der So­lar­pum­pe
  • An­steue­rung ei­nes Bren­ners an­statt Über­ga­be­sta­ti­on (RL- An­he­bung, Leis­tungs- oder Tem­pe­ra­tur­vor­ga­be, An­steue­rung Kes­sel­pum­pe)
  • Re­ge­lung von 2 Zu­brin­ger­pum­pen für die ge­sam­te Sta­ti­on (pri­mär oder se­kun­där) bzw. in­di­vi­du­ell ein­stell­bar, mit wel­chen (Boi­ler-) Krei­sen sich die Zu­brin­ger­pum­pe ak­ti­viert.
  • 0–10V Tem­pe­ra­tur- oder Leis­tungs­an­for­de­rung an Er­zeu­ger bei Ver­wen­dung als Se­kun­där­re­ge­lung
  • Für HK3‑8 mit­tels HK- Mul­ti auch statt der 3pkt. 230V An­steue­rung eine ste­ti­ge An­steue­rung (0–10V) mög­lich
  • 0–10V oder PWM An­steue­rung des Pri­mär­ven­tils
  • Bei Heiz­kur­ven­re­ge­lung Dreh­zahl­re­ge­lung der Heiz­kreis­pum­pe auf HK- Rück­lauf
  • 0–10V oder PWM An­steue­rung der Boi­ler­la­de­pum­pe
  • Re­ge­lung ei­nes zwei­ten Wär­me­tau­schers mit meh­re­ren Re­ge­lungs­mög­lich­kei­ten (Um­rei­hung und oder Leis­tungs­zu­schal­tung)
  • Ein Heiz­kreis als „Stör­aus­gän­ge“ kon­fi­gu­rier­bar, über den aus ei­ner Lis­te von Stö­run­gen 3 frei, kon­fi­gu­rier­ba­re Stör­aus­gän­ge aus­ge­ge­ben wer­den kön­nen (Füh­ler­bruch, Soll­temp. un­ter­schrit­ten, Kom­mu­ni­ka­ti­ons­un­ter­bre­chung,…)
  • Statt 8 Heiz­krei­sen bis zu 4 Heiz­krei­se mit Dop­pel­pum­pen­sys­tem mög­lich (z.B. Heiz­kreis 1 = Dop­pel­pum­pe für Heiz­kreis 2, po­ten­zi­al­freie Stö­run­gen bei­der Pum­pen auf­leg­bar zur Stör­um­rei­hung, an­sons­ten nur Um­rei­hung nach Be­triebs­stun­den)
  • Frei kon­fi­gu­rier­ba­rer Dif­fe­renz­reg­ler be­zo­gen auf Ein­gangs­tem­pe­ra­tu­ren (z.B. Ausg. EIN bei T1> T2 + Hys­te­re­se), für T1 und T2 ein am Ge­rät an­ge­schlos­se­ner Füh­ler zu­weis­bar.
  • Aus­le­sung von bis zu 40 kom­pa­ti­blen Zäh­lern (Wär­me, Was­ser, Gas, Strom) (Kom­pa­ti­bi­li­tät kann un­ter service.request@aqotec.com nach­ge­fragt wer­den)
  • Da­ten­ab­fra­ge des Reg­lers und al­ler an­ge­schlos­se­nen Zäh­ler über u.a. Mod­bus RTU oder TCP, (phy­si­ka­li­sche Schnitt­stel­le RS485 oder TCPIP)
  • Da­ten­ab­fra­ge über aqo­tec Da­ten­netz­sys­te­me z.B. über RS422, TCPIP, RS485
  • An­bin­dung von bis zu 20 wei­te­ren RM360 Reg­lern über CAN- Bus (Soll­wert und Au­ßen­tem­pe­ra­tur­über­tra­gung)
  • An­bin­dung von 8 Fern­be­die­nun­gen FBR7 über COM C (Mod­bus RS485) Spei­che­rung (Down- und Upload) der Ein­stell­da­ten als CSV-ähn­lich (mit Ex­cel be­ar­beit­bar) auf Mi­kro-SD Kar­te oder USB Stick
  • Ring­puf­fer­pro­to­kol­lie­rung auf die Mi­kro- SD Kar­te als CSV-ähn­lich (mit Ex­cel be­ar­beit­bar)
  • Fa­bri­kat aqo­tec
  • Typ RM360
  • Be­triebs­span­nung 230V~ To­le­ranz: ‑15% und +10%
  • Leis­tungs­auf­nah­me des Reg­lers ohne an­ge­schlos­se­ne Kom­po­nen­ten max. 60VA
  • Aus­gangs­span­nung Leis­tungs­aus­gän­ge 230V~ 50Hz
  • Max. Nenn­strom „A1“ 3,15A
  • Max. Nenn­strom „A2“ 3,15A
  • Max. Nenn­strom Ge­samt 9,45A
  • Max. Nenn­strom pro Aus­gang 1A
  • Max. An­lauf­strom („In­rush cur­rent“) pro Aus­gang 20A <3ms
  • Le­bens­dau­er Re­lais­aus­gang 500.000 Schalt­vor­gän­ge, al­ler­dings ab­hän­gig vom Ein­schalt­strom des an­ge­schlos­se­nes Ge­räts (je hö­her der Ein­schalt­strom, des­to ge­rin­ger die Le­bens­dau­er)
  • An­schluss­art steck­ba­re Schraub­klem­men max. 2,5mm² für ein­dräh­ti­ge oder fein­dräh­ti­ge Ader/Mantelleitungen (bei fein­dräh­ti­gen ist die Ver­wen­dung ei­ner Ade­rend­hül­se zu emp­feh­len)
  • Schutz­grad des Reg­lers in der Wan­ne: IP00 – nur ein­ge­baut im Reg­ler­ge­häu­se ver­wend­bar!

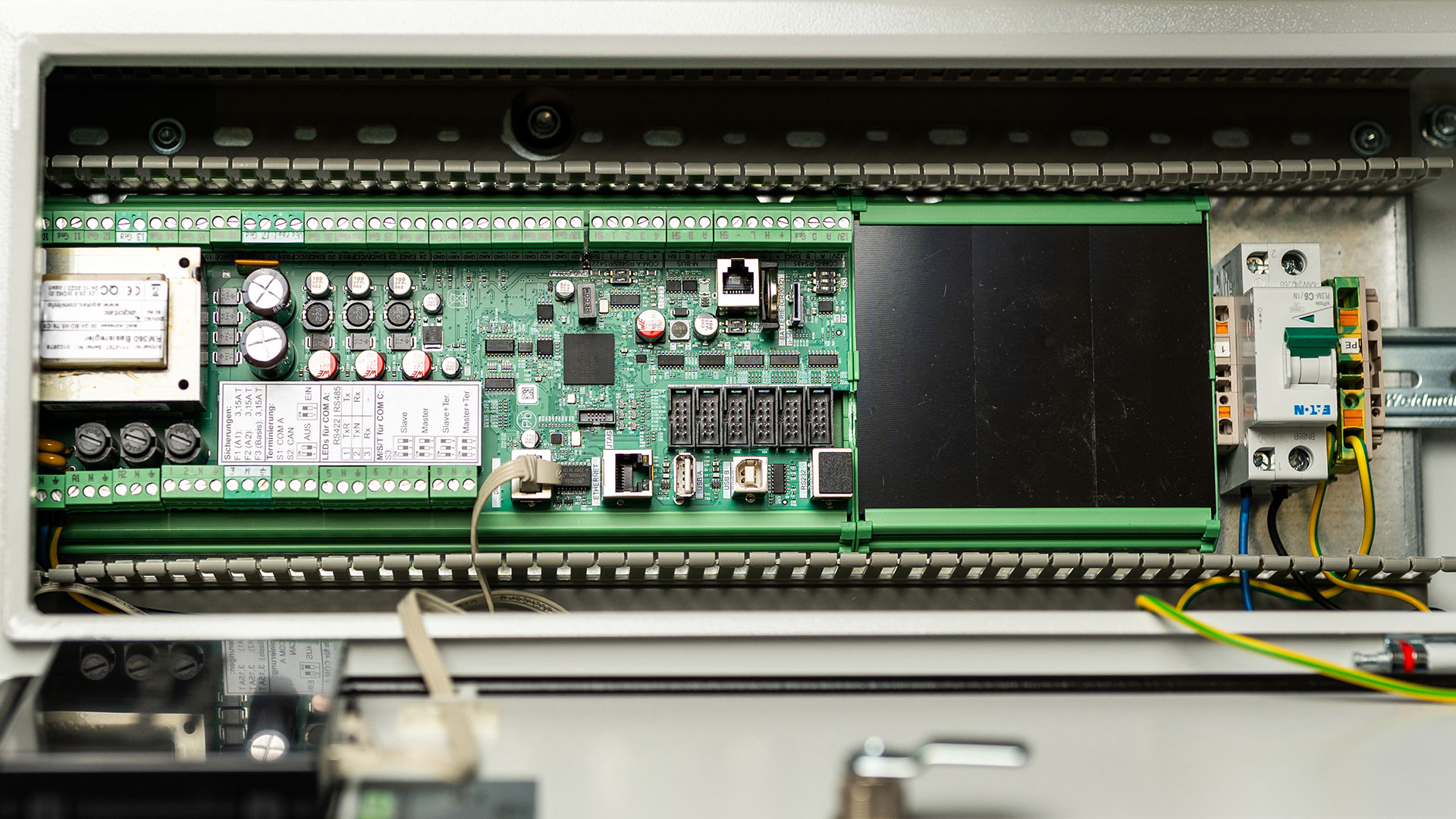

  • Mon­ta­ge­art Mo­dul­bau­wei­se in DIN-Rail Ge­häu­se
  • Um­ge­bungs­tem­pe­ra­tur für La­ge­rung ‑20°C bis + 70°C
  • Um­ge­bungs­tem­pe­ra­tur für Be­trieb 0°C bis +50°C
  • Be­triebs­dau­er Dau­er­be­trieb 100%
  • Ver­schmut­zungs­grad 2 (nur Pla­ti­ne in der Wan­ne)
  • Be­mes­sungs-Stoß­span­nung beim Ver­sor­gungs­span­nungs­an­schluss
  • Sen­sor­ty­pe Tem­pe­ra­tur­füh­ler PT 1000
