aqo360° SMART

Tech­nik­zen­tra­le Bad Rei­chen­hall

Technikzentrale Fernwärmeversorgung

Projektsteckbrief

Ort: Bad Reichenhall, Bayern, Deutschland

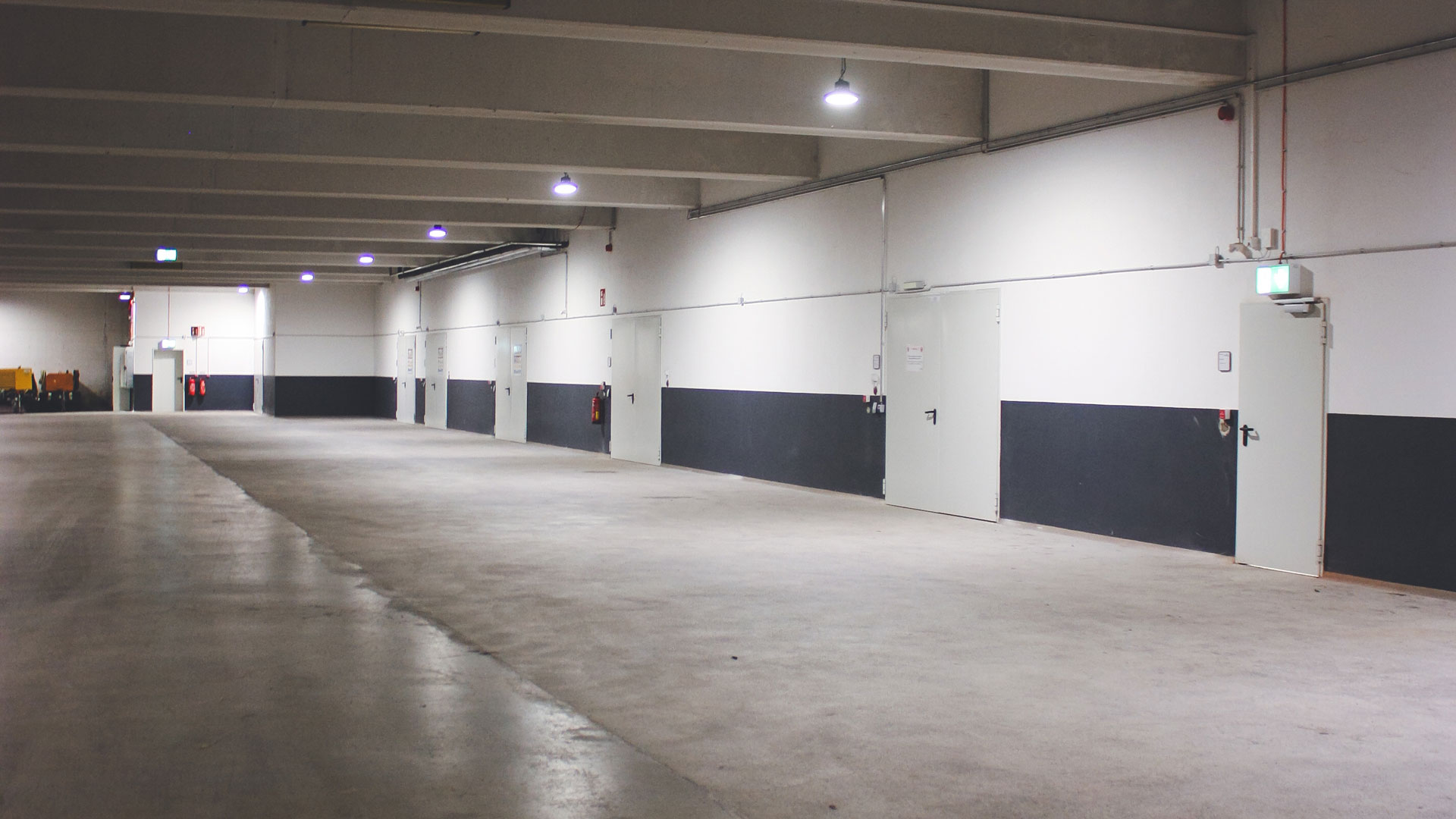

Im Zuge der neu errichteten Fernwärmeversorgung Bad Reichenhall (Deutschland, Bayern) zur Versorgung der Stadt mit Strom und Wärme, wurde eine neue Technikzentrale in den Tiefgaragen der Stadtbuslinien errichtet. Durch die Strom-Direktvermarktung in Verbindung mit einem Wärmemanagement wird ein optimaler Betrieb gewährleistet.

Lieferumfang, aqotec Regeltechnik

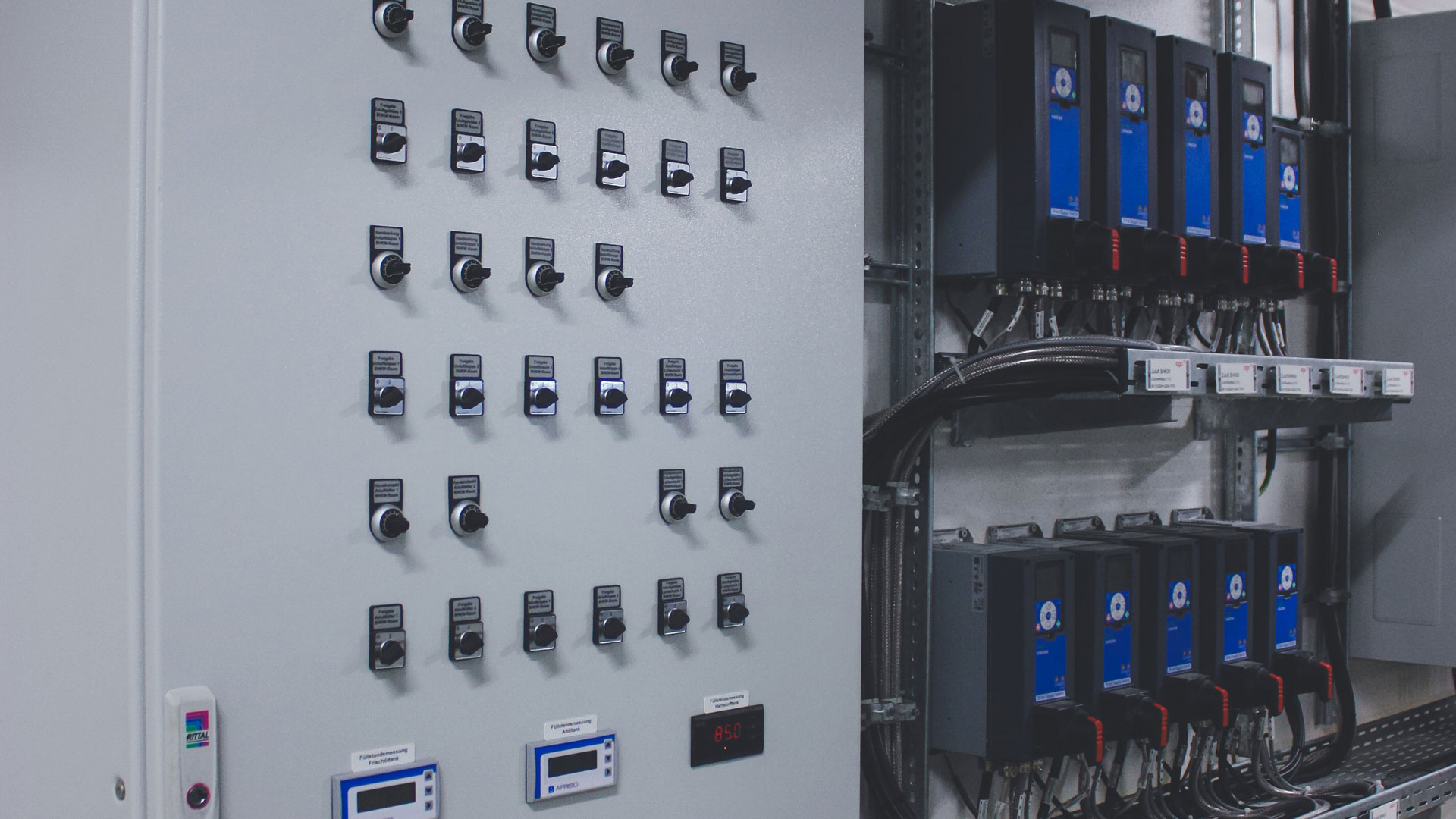

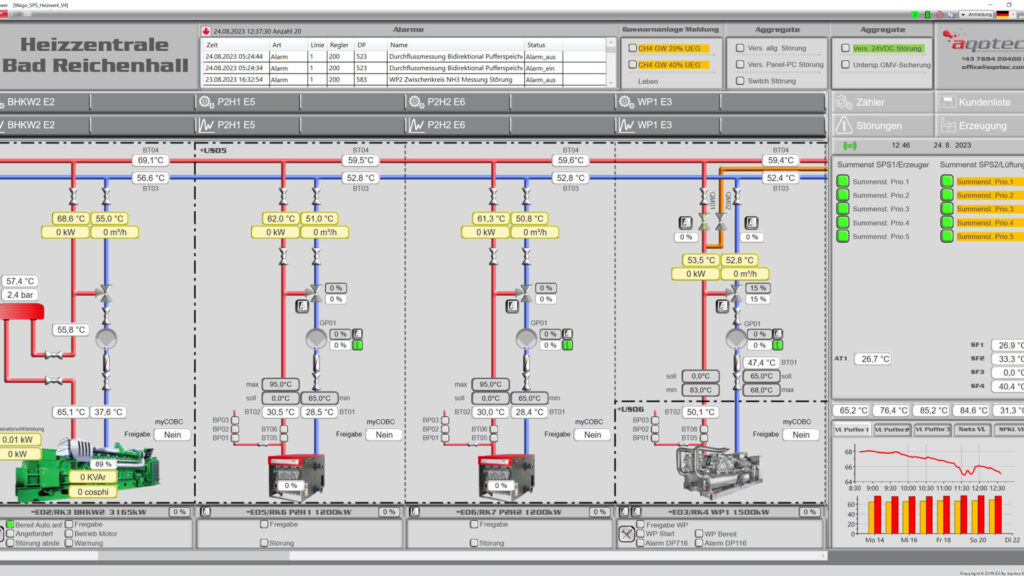

  • Gesamte Regelungstechnik (Schaltschränke, Frequenzumrichter, Sensoren, Wärmezähler) für die übergeordnete Regelung und Visualisierung von folgenden Komponenten:

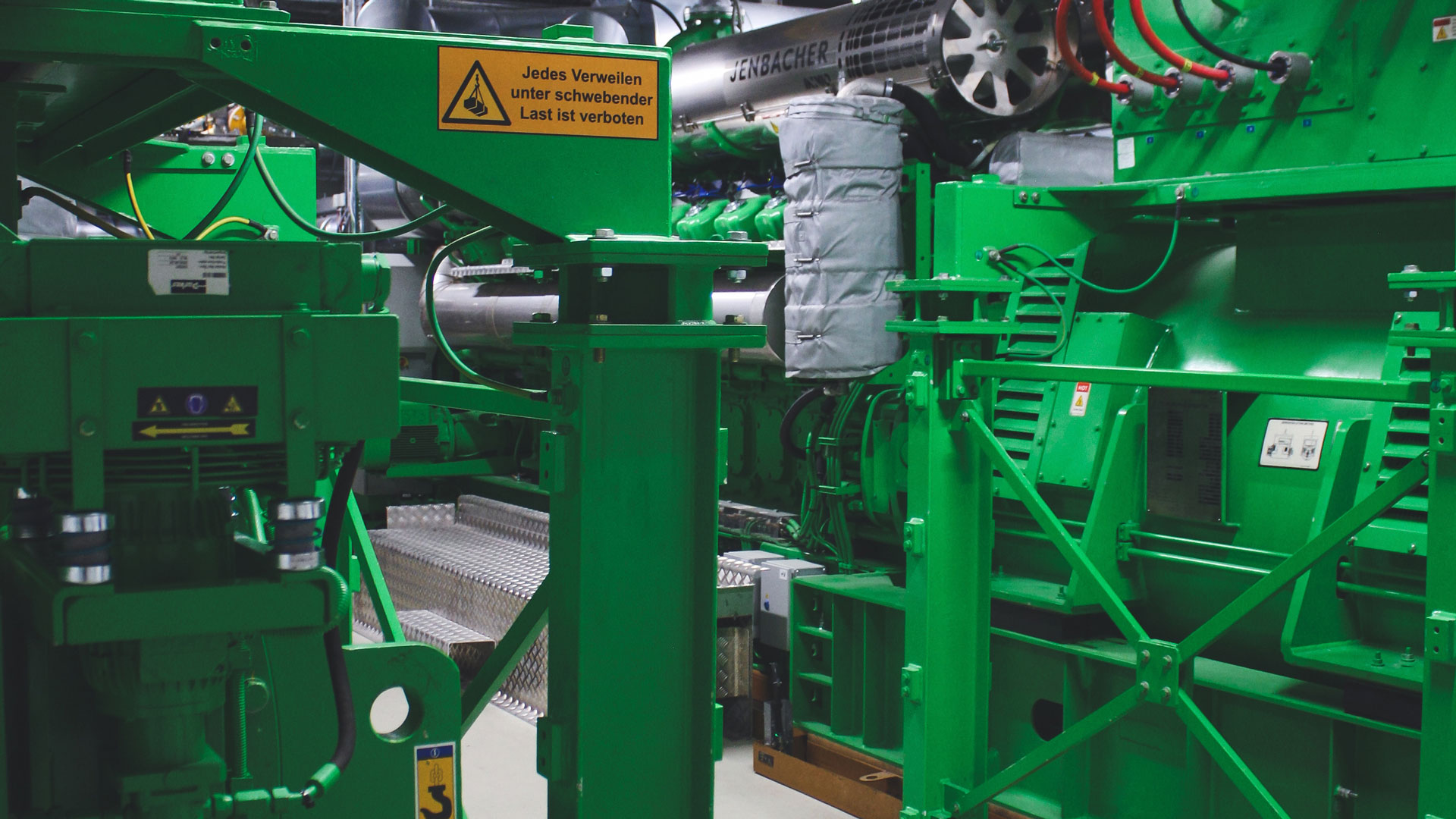

    • 2 hocheffiziente Blockheizkraftwerke mit jeweils 3,4 MW elektrischer und 3,2 MW thermischer Leistung.

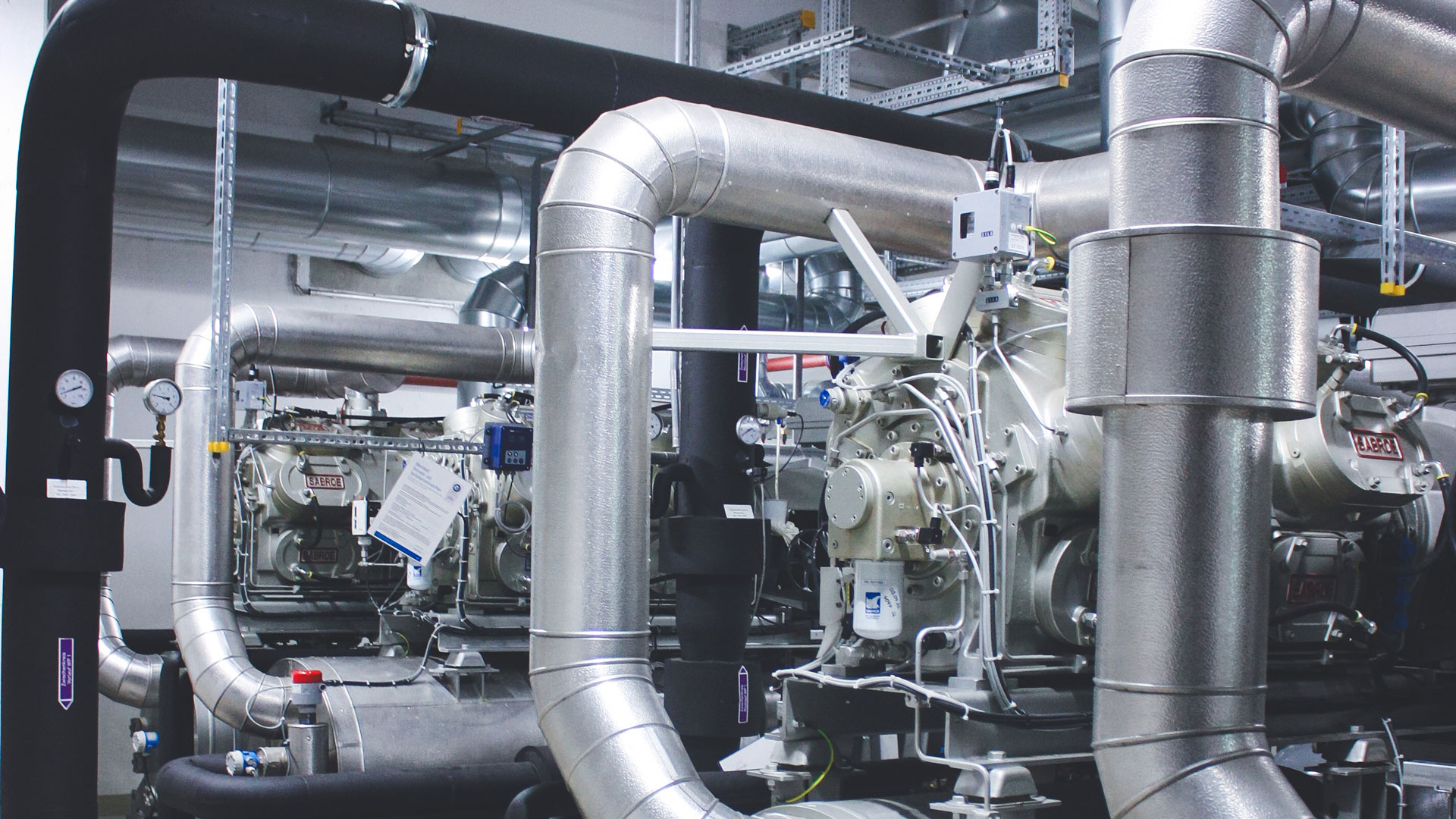

    • 2 Grundwasser-Wärmepumpen mit jeweils 1,5 MW thermischer Leistung.
    • 2 Power-to-Heat-Anlagen mit jeweils 1,2 MW thermischer Leistung.
    • Gas-Spitzenlastkessel mit 5,25 MW Leistung.

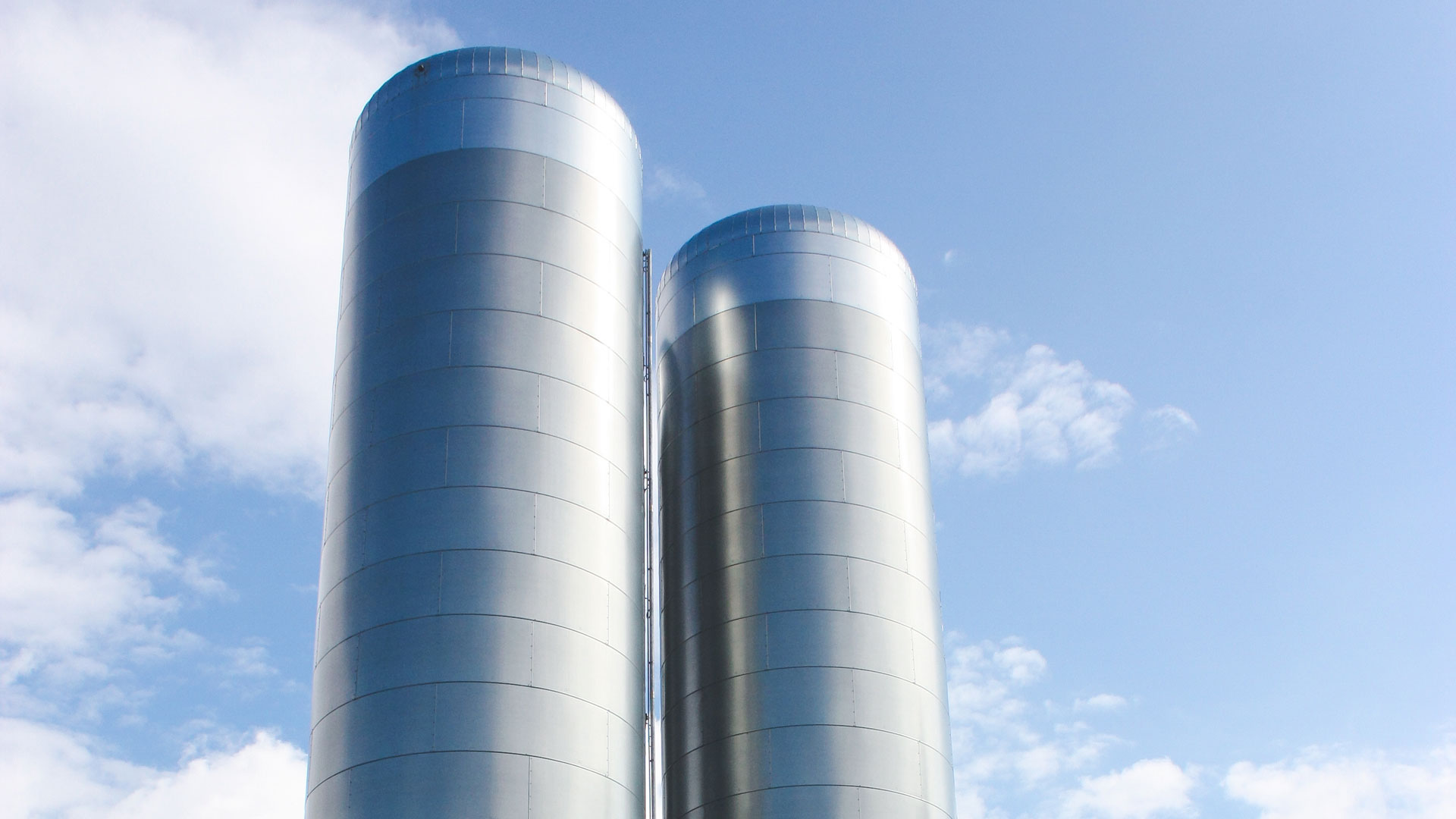

    • 3 Pufferspeicher mit einem Gesamtvolumen von 780 m³.
    • Wärmenetz Bad Reichenhall
    • Lüftungsanlage aller Bereiche

Besondere Herausforderungen

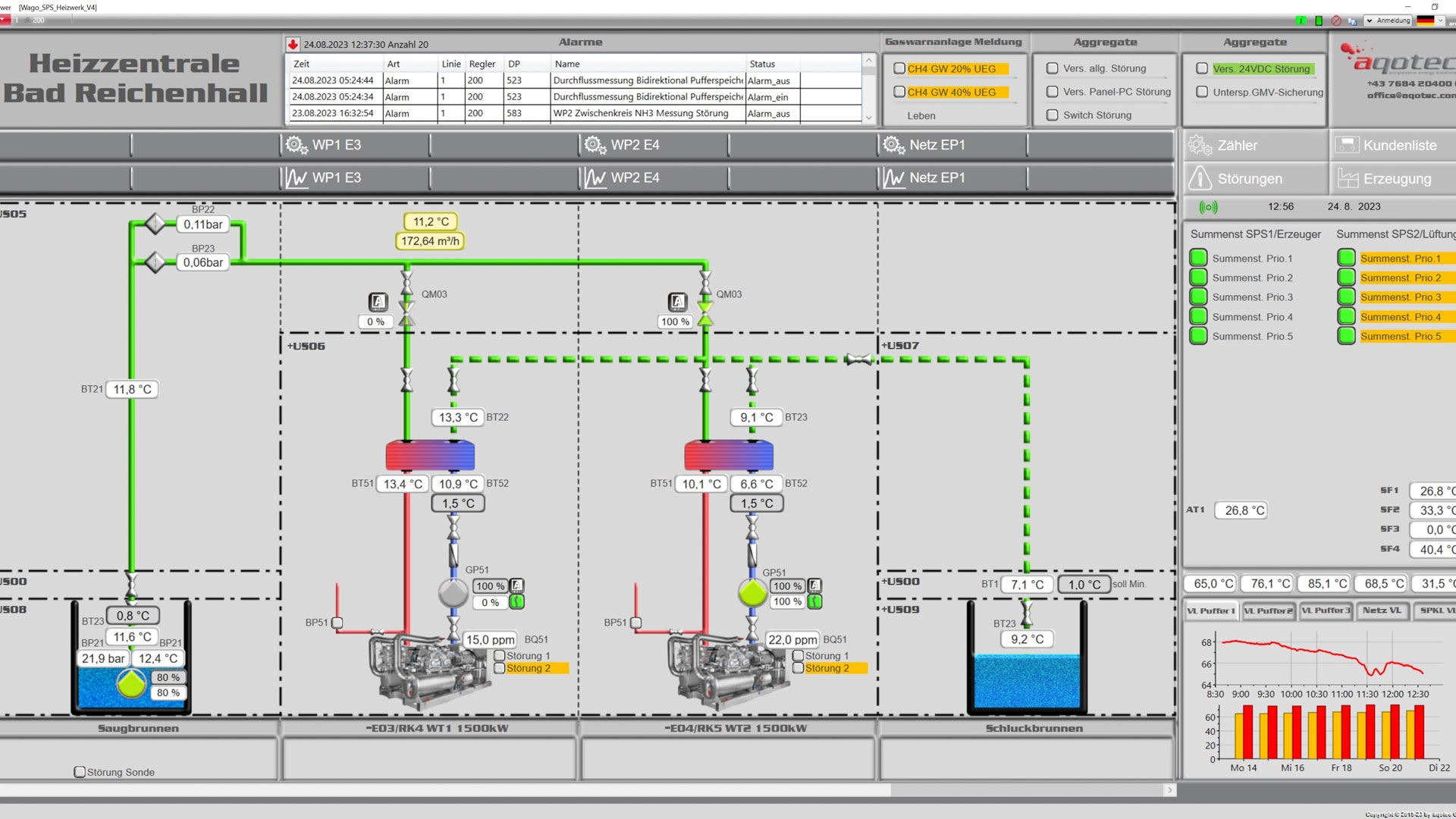

Komplexe Wärmepumpenregelung

Als besonders erwähnenswert ist die komplette Regelung der Wärmepumpen (Sole- und Heizkreislauf). Diese wird in allen Betriebssituationen und nach Vorgaben (wie Sollleistung nach Management, max. Rücklauftemperatur Heizkreislauf, max. Rücklauftemperatur Zwischenkreis, Soll-Vorlauftemperatur Heizkreislauf (87°C) geregelt.

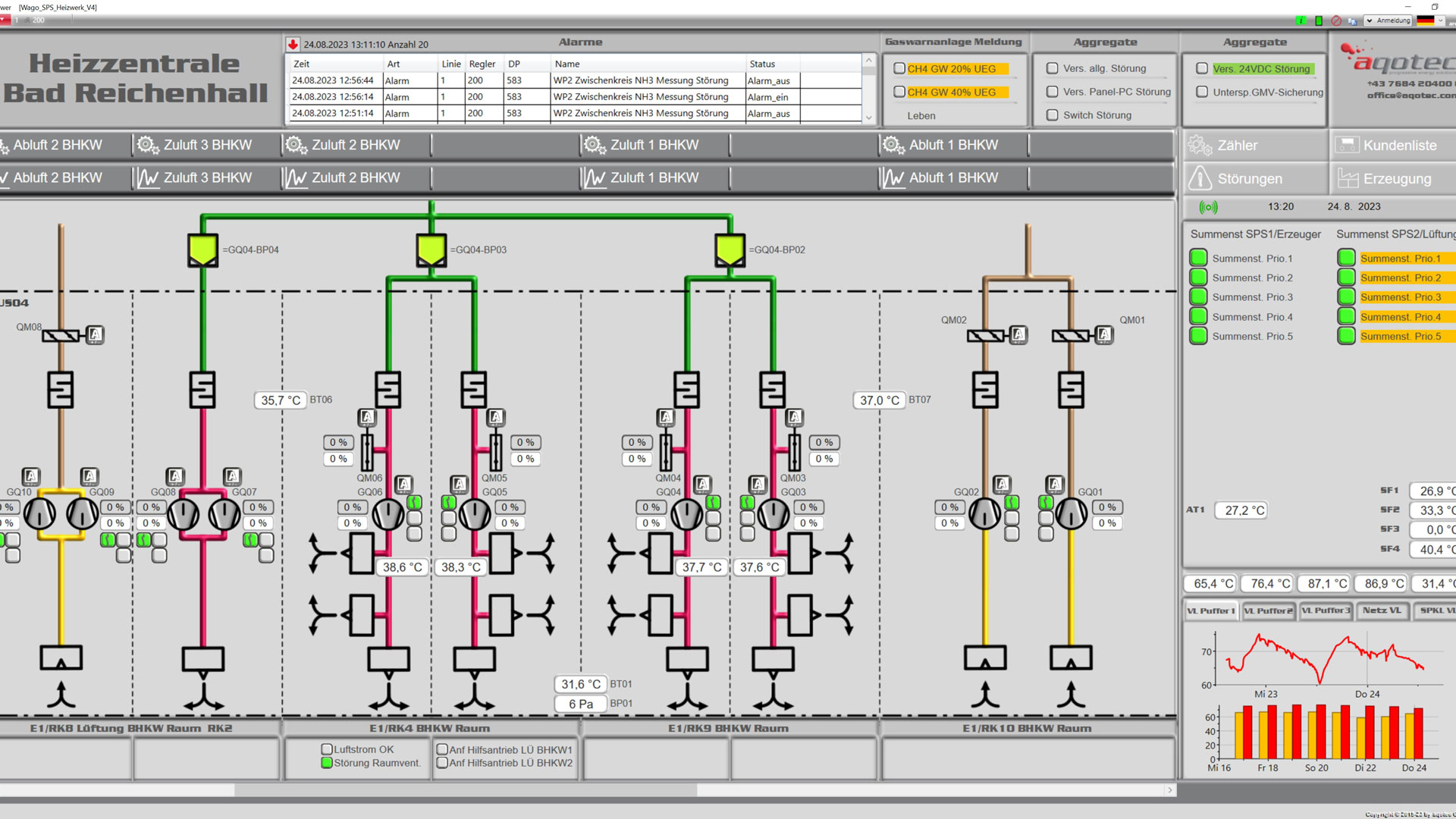

Spezielle Lüftungsregelung

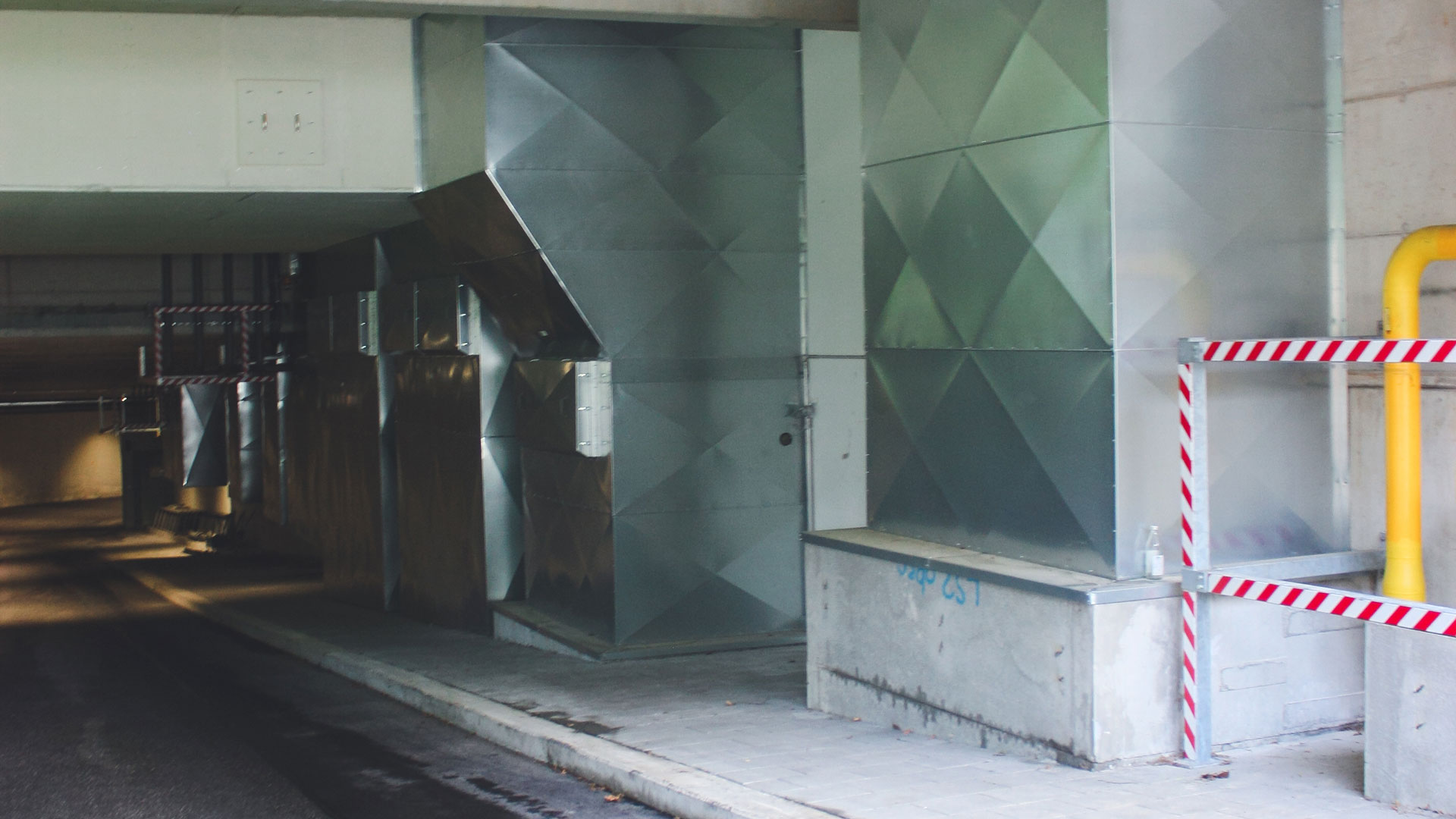

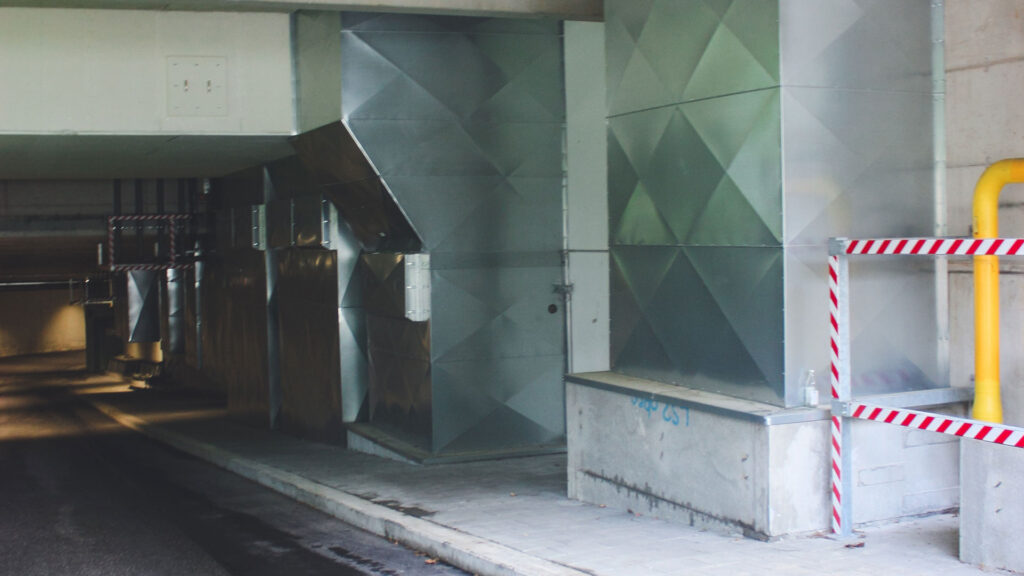

Eine weitere Herausforderung stellte die Umsetzung der komplexen Lüftungsregelung dar. Aufgrund der Installation der gesamten Anlagentechnik innerhalb einer Tiefgarage mussten insbesondere im Bereich des BHKW-Raums spezielle Anforderungen hinsichtlich Verschaltung, Sicherheitstechnik und Regelungsstrategie berücksichtigt werden.

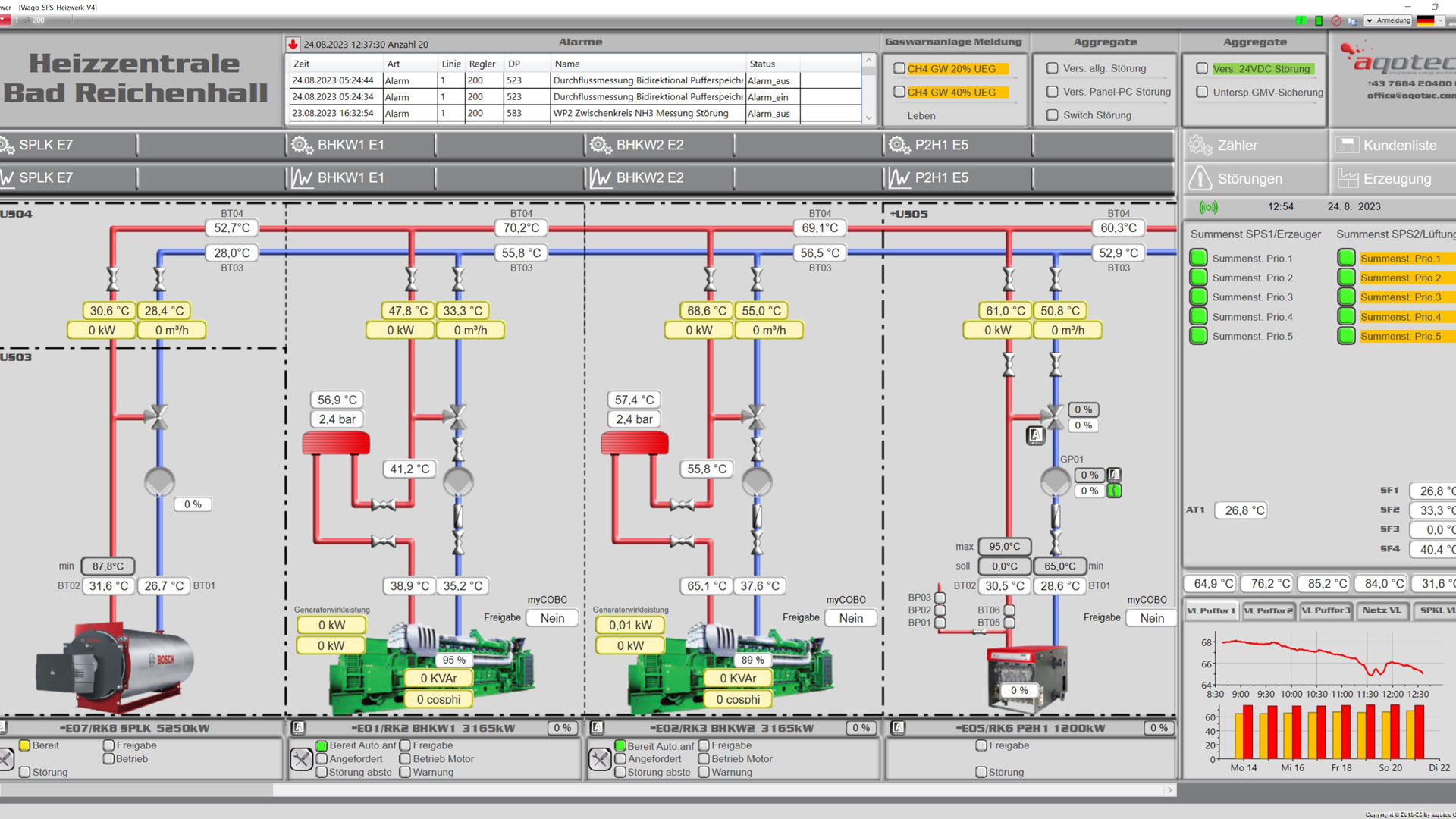

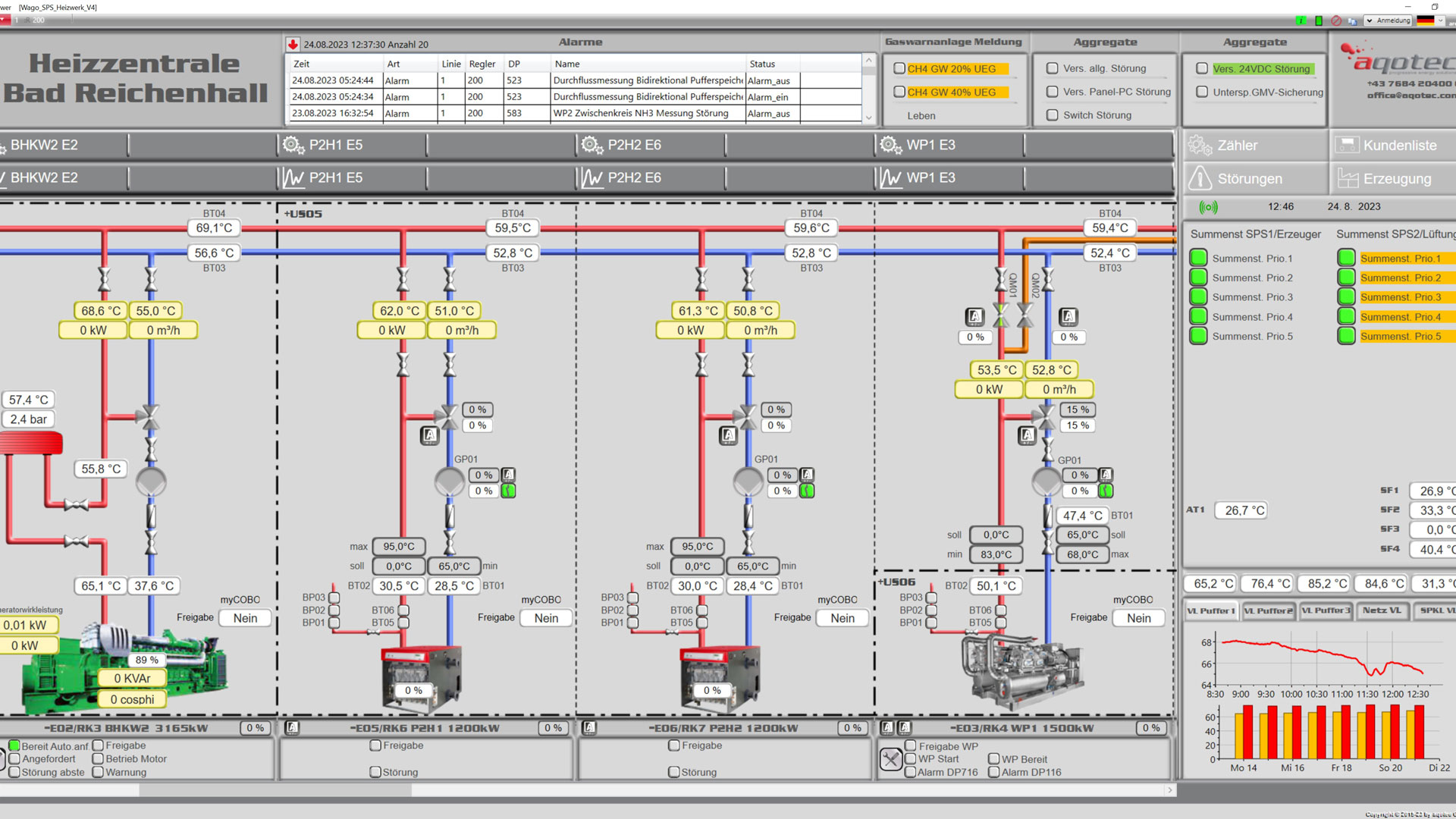

Automatisierung und Regelungstechnik

Sämtliche Anlagenfunktionen konnten mit dem standardisierten SPS-Programm
aqotec-EMSR-2030 umgesetzt werden. Das System ermöglicht eine flexible und zuverlässige Regelung der Gesamtanlage und kommt ebenso bei Biomasseheizwerken sowie Anlagen mit thermischen Solarfeldern erfolgreich zum Einsatz.
